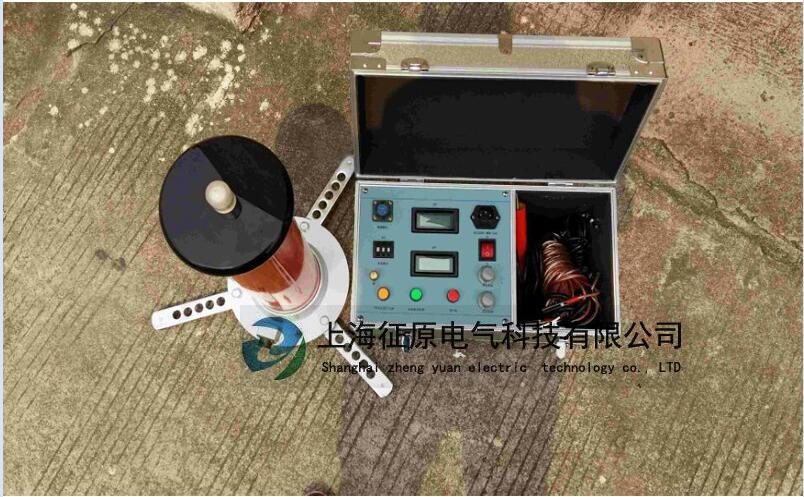

ZGF系列便攜式直流高壓發生器適用于直流耐壓試驗及測量泄漏電流的專用儀器設備，是電力工業、生產、基建及科研單位對電纜、避雷器、高壓電器設備進行絕緣檢測試驗的儀器，也可用于靜電技術應用，實驗及其他需要直流高壓的場合。
一、ZGF系列便攜式直流高壓發生器產品特點
a)體積小、重量輕、更美觀、更可靠、操作簡便、功能齊全，是新世紀的換代產品。
b)采用先進技術、工藝制造，脈沖串邏輯陣列調制，采用大功率IGBT器件，相位模糊控制，從而使輸出穩定度更高，波汶系數更小。
c)精度高、測量準確。輸出電壓調節采用單個多圈電位器，升壓過程平穩，調節精度高，并有粗調、微調功能。儀器具有高、低壓端測量泄漏電流，高壓端采用球形屏蔽數字表顯示，不怕放電沖擊，抗干擾性能好，適合現場使用。
d)控制箱上電壓表直接顯示加在負載試品上的電壓值，使用時無需外加分壓器及限流電阻，接線簡單，操作方便。
e)負極性輸出、零啟動、連續可調、有過電壓、過電流、回零、接地保護、斷線保護等各種保護功能。自動保護功能強，操作安全，各種技術指標均優于行業標準及優于同類產品。
f)具有75%的功能，做氧化鋅避雷器測量帶來極大的方便。本儀器控制箱上有75%的電壓開關功能鍵，當電流升到1000uA時，就打開75%的按鈕，這時電壓表、電流表所顯示的值就是75%的數據，做完后應立即將升壓的旋鈕回到零位上，并且將微調電壓旋鈕回到零位上，并應立即將75%按鈕開關打到正常的位置上，再做其它試驗。
二、ZGF系列便攜式直流高壓發生器電氣工作原理框圖
三、ZGF系列便攜式直流高壓發生器產品規格及技術指標
|
規格 技術參數 |
60/2 |
60/5 |
120/2 |
120/5 |
200/2 |
200/3 |
300/2 |
其它 等級 |
|
輸出電壓(kv) |
60 |
60 |
120 |
120 |
200 |
200 |
300 |
600～800kv 等合同訂做 |
|
輸出電流(mA) |
2 |
5 |
2 |
5 |
2 |
3 |
2 |
|
|
機箱重量(kg) |
4.5 |
4.5 |
4.5 |
4.5 |
4.5 |
4.5 |
4.5 |
|
|
倍壓筒體積 (mm) |
￠120×30 |
￠120×300 |
￠120×450 |
￠120×450 |
￠148×730 |
￠148×730 |
￠150×1100 |
|
|
倍壓重量(kg) |
4.2 |
4.2 |
5.5 |
6 |
11 |
11 |
20 |
|
|
工作電源 |
AC220V±10% 50Hz |
|||||||
|
測量誤差 |
數字電壓表：1.%（滿度）±1個字，數字電流表：1.%（滿度）±1個字 |
|||||||
|
紋波系數 |
≤0.3%（滿度） |
|||||||
|
穩定度 |
隨機波動，電源電壓變化±10%時≤0.5% |
|||||||
|
工作方式 |
間斷使用：額定負載60分鐘； |
|||||||
|
工作環境 |
環境溫度-15℃～50℃，溫度為25℃時,相對濕度90%(無凝露) 海拔高度2500米以下 |
|||||||
四、ZGF系列便攜式直流高壓發生器產品成套性
1.高壓屏蔽數顯微安表1只；
2.高壓倍壓體主機1臺；
3.控制箱1臺；
4.電源線1根；
5.高頻輸出7芯電纜1根；
6.輸出線1根；
7.保險管4只
8.產品使用說明書1份；
9.產品出廠試驗報告1份；
10.產品合格證、保修卡1份
